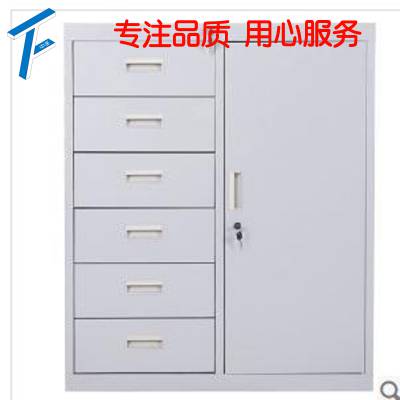

大余工厂会计凭证柜 档案柜

大余工厂会计凭证柜 档案柜

大余工厂会计凭证柜 档案柜

章贡区档案室密集架，南康办公室文件柜，赣县教育局档案密集架，信丰医院密集柜，大余工厂会计凭证柜，龙南公安局手机存放柜，全南法院密集柜，定南检查院密集架，寻乌单位保密柜，安远民政局密集柜，瑞金图书馆密集柜，宁都银行防磁防火信息柜，于都县史馆密集柜，会昌扶贫通玻文件柜，石城样品室文件柜，上犹企事业单位消防柜，兴国，崇义

工艺标准：

产品表面磷化处理工艺及质量水平符合GB87-8钢铁工件喷涂前磷化处理技术条件的***。

检测标准：

检测标准依据***GB7.通用技术参数及检测方式进行检测。

产品特征：

架体标准：我公司生产的系列档案密集架、书架，密集架架体高度mm、节距长度9mm，宽度mm，常规层，层距可自行调节，层距最小为mm，以7.mm递增；书架架体高mm、节距长mm，宽mm,常规层，层距可自行调节。

、产品结构：系列密集架，书架产品主体结构主要有地盘。顶板，立柱，层板，挂板，档书条，防尘板，密封条等，立柱与地盘采用插孔方法，并用螺栓紧固，此固定方法使架体万分牢固。层板一分为二，架体中间有档书条，侧板为凹凸式压型工艺，一次成型，线条流畅，立体感强。

、产品性能：

（）、主轴直径为mm，#材料，轴承为Z9带坐外求、球面轴承，短轴管套链接传动，具有可靠的中心直线度架体移动平衡轻便。

（）、传动采用速率比为：8的豪华型转盘摇把，手柄可拆叠。

()、负载能力：㎏/层。

（）、架体空间利用率>8％/m?

（）、传动装置：机械式全自动拖挂驱动装置。链轮生产变装按GB-89和GB-8(R齿型)标准，均为机械加工而成，表面经防锈处理。

生产工艺

每件产品从下料到成型出厂其生产工艺过程如下：剪板-冲压-折弯-点焊-氧焊-非标-整形-粗除油-热水洗-预脱脂-水洗-水洗-表面调整-磷酸盐处理-水洗-纯水洗-烘干-喷涂-烘烤-组装-包装-仓储-外运-安装-调试检验-交付用户。注：产品在出厂前的各工序转运操作过程中依次实行了自检、互检、专检、终检的检验程序，***了产品出厂合格率：%

产品特点：、摇动轻便灵活，载荷能力强，磷化处理工艺规范，静电亚光喷塑，外型美观大方，防锈蚀程度好。

、摇把操作方便，无噪声。其脱挂结构为棘轮爪自动挂脱档，架体在推移时，其它摇把（方向盘）不会跟着旋转。摇把可折叠，以避免通行障碍。

、有独立的止动装置和组列闭合后锁定装置。开架查寻资料时只需扳下制动把手，架体变会锁定，******了查阅人员的人身安全。

、各列之间装有橡胶密封条，在顶部装有防尘板合拢后无间缝基本上做到了防尘、防盗、防光的要求。

、地轨采用地表式和地埋式两种，地表式不破坏原有建筑结构，可以随时拆迁、延长、加装新柜，增加了灵活性。地盘设计为预制式组焊而成的底盘，可分段组合拼装，其结构更坚固耐用，安装更加方便。

、传动结构采用摩托车链条带动双端同步传动，底盘上内配轴承，架体在移动时前后速度无差异且平稳、轻便、无噪声。

7、承重立柱为复式双杆，上有可调间距的调节孔，层板承重边厚为mm且经三道折弯使每层层板的载荷达kg。

8、表面处理采用九工位喷淋式前处理，使其具有附着力更强，后经静电粉末喷涂固使产品表面光滑，耐磨，美观，大方，平整，牢固。

9、产品具有对接互换性好，节约范围宽等优点，无论以后是列上加组或直接加列都不会影响产品的使用。

八、主要部件及加体的安装质量参数

a) 柜体与地面的垂直度小于mm/m；

b) 正侧面板列之间的不平整度小于mm；

c）立面门的不平整度小于mm；

d）安装工转道在任意M长度内，水平偏差不大于mm，每两条轨道之间的平行度偏差不大于mm；每两条轨道之间的平行度偏差不大于MM；

e）架体负载后反复移动架体倾斜量小于mm。

一、款式结构

档案密集架结构：节与节之间有双柱分隔，每节中间采用6mm 冷拉圆钢斜拉索三角形固定，架体强度更牢、更稳。双柱结构：每层搁板由两块组成，层间距可自由调整。主要部件有：轨道、底架、主柱、搁板、顶板、侧板、门板、传动机构、防倾倒、防脱轨、防震、防尘、防鼠、制动、缓冲密封等装置组成。

二、架体标准

依照GB/T136673-2003手动密集架***。

三、材料标准

1、用材标准：所用钢板均采用上海宝钢优质钢板。

2、材质要求：档案密集架所用钢板厚度：轨道座：3.0mm，轨条20*20mm实心方钢，底盘：3.0mm：立柱：1.5mm：搁板、挂板、门板、侧面板、门框、防鼠板、侧板、顶板、防尘板1.2mm上海宝钢冷轧钢板。

3、结构强度要求和稳定性试验：搁板挠度小于3mm，满负荷24小时卸载后，无裂缝及***变形。层板满负荷24 小时后，挠度为2mm，卸载后自动恢复。卸载后搁板无裂缝、不变形。
  4、所有连接部位采用螺栓、螺帽连接，不采用拉铆钉。

以上性能指标均符合直列式密集架行业标准DA/T7-92。

四、密集架技术要求

l、各部位的技术要求：

①导轨：20*20 mm实心方钢与3.0mm冷轧钢板弯制的轨座焊接成形，根据满负荷承重要求设计，每米载荷≥1200kg，垫层坚固平整。轨道与地面的连接方式采用平键膨胀螺栓固定。
  ②底盘：3.0mm上海宝钢冷轧钢板，采用分段焊接后整体组装式底盘与立柱连接采用的螺栓。连接牢固，运输、安装方便，底盘各段组装时采用螺栓连接。

③传动机构；传动机构采用中间双传动。传动轴全部采用实心冷拔圆钢。

轴承：主轴和轴承的内径为Φ25mm，45＃钢（符合G/T699 要求），轴承***油封。由一个两面带密封圈的单列外球面深沟球轴承和一个轴承座组成。

实心轴：采用45＃圆钢（符合GB/T699 要求），加工精度3.2，经热处理调质。

滚轮：HT20-40灰铸铁。

链轮：45＃优质钢锻压成型，回火去应力，由高频滚齿机滚出成形并高频淬火达到HRC60-65。

链条：链条破断力≥1860kg。

摇手件：采用钢制摇柄式摇把，其结构为棘轮自动挂、脱挡，摇柄在摇动时实现自动咬合，不摇动时依靠重力下垂，手柄可以折叠式收起，减少通行障碍。

2、架体基本要求：架体为双柱式结构。

①立柱：厚度1.5mm，上海宝钢冷轧钢板冲压折弯成形，安装后可确保搁板、挂板沿立柱的垂直方向式自由调整高度。

②搁板厚1.2mm，挂板、顶板厚1.2mm表面光滑平整，三折弯边（一弯25mm，二弯20mm，三弯10mm），搁板每层承重≥50公斤。

③顶板、防尘板厚1.2mm，边缘折弯，一次成型；

④侧面板上方设置规格为100mm*150mm档案标识牌。

⑤架体安全防护装置：每列架体两侧在每道轨道上设有安全限位及防倾倒装置。边架装有锁具，用于整体锁闭。架体之间的接触面均有缓冲和磁性密封胶条。顶部有防尘板，底部有防鼠装置，具有良好的防尘、防鼠、防潮和防火功能。

3、表面处理技术要求：密集架所用表面涂覆材料应符合GB/T7-1992 第5. 42条的规定；磷化标准符合GB6807标准要求。

4、安装要求：

①单条导轨直线度≤1.0mm/m，全长≤2mm。对接处高低≤0.2mm。

②多条轨道之间对应点的平行度偏差为≤1mm，其中任意两条轨道之间的平行度偏差为≤1.5mm，轨间距（1.5m）。

③箱体平行度：±1～2mm/列；箱体垂直度：±1～2mm/列；箱体纵向同步度：±1～2mm/列。

④整体架体立柱侧板，门板必须与地面垂直90 度。

其他性能指标均应符合直列式密集架行业标准D/T7-92

5、外观要求

①所有的装具都具备材质坚固，隔热、防潮、防鼠、防光、防水、防尘等效果，满足档案防护要求。

②架体外观设计精美，线条流畅，操作轻便、灵活，运行平稳；组装后的密集架不准有影响外观和使用性能的***形变。

③各部位的安装牢固可靠：凡需焊接的部件要焊接牢固，因焊接产生的变形必须矫正，焊痕表面均匀，平整无毛刺。

④表面涂饰平整光滑，色泽均匀一致。

⑤所有列摇合后，列与列整齐划一，平面度允许偏差正负2mm；列与列之间缝隙应均匀，安装密封条后不应有空隙。

6、档案密集架的运行要求

①制动装置：每列均装有制动装置，操作方便、可靠。当人进入架体通道间时，可用制动装置锁定，防止发生挤压事故。

②在全负载的清况下，各列密集架运行自如，无阻滞现象，各构件和架体不会产生明显变形，架体不会产生倾斜现象。
